Wenn der Druck schweigt und die Temperatur spricht — Eine Geschichte aus einem realen Wassernetz
Theoretisch gehört die Leckageortung mittels Drucküberwachung zu den grundlegendsten und effektivsten Methoden. In der Praxis jedoch – insbesondere unter realen Bedingungen im Feld – sieht die Sache völlig anders aus.
Der Überwachungsaufbau
Mit unseren AQ Flow-Geräten sind wir in über 3.000 Systemen in ganz Europa bei 150 verschiedenen Kunden im Einsatz. Doch dies ist keine Geschichte über Zahlen. Es ist die Geschichte eines einzelnen DN100-Abschnitts, in dem ein einfacher Sensor etwas Großes enthüllte.
Konfiguration der Überwachung
- Gerät: AQ Flow Hybridsensor — misst Durchfluss, Druck und Temperatur gleichzeitig
- Standort: DN100 Freispiegelleitung, ohne Druckerhöhungsstation

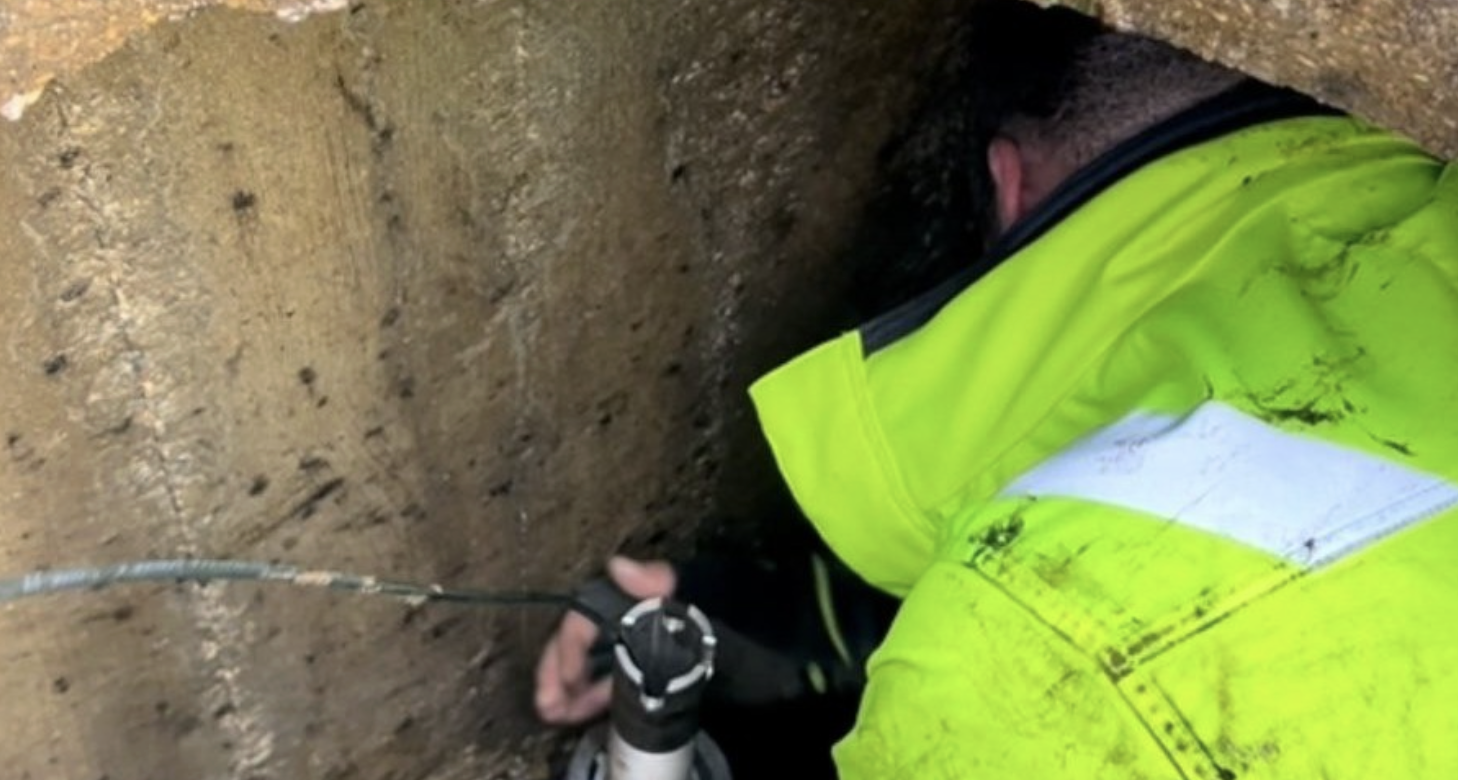

- Installation: Unter Druck in weniger als 30 Minuten, vollständige Schachtinstallation in 4 Stunden
- Datenintervall: Alle 15 Minuten — ermöglicht eine Batterielaufzeit von über 6 Jahren
- Datenerfassung: Erfasst jeden Impuls — selbst bei seltener Datenspeicherung bleibt das Muster vollständig erhalten
Das Ereignis: Durchfluss steigt um das 5-fache, Druck verändert sich kaum

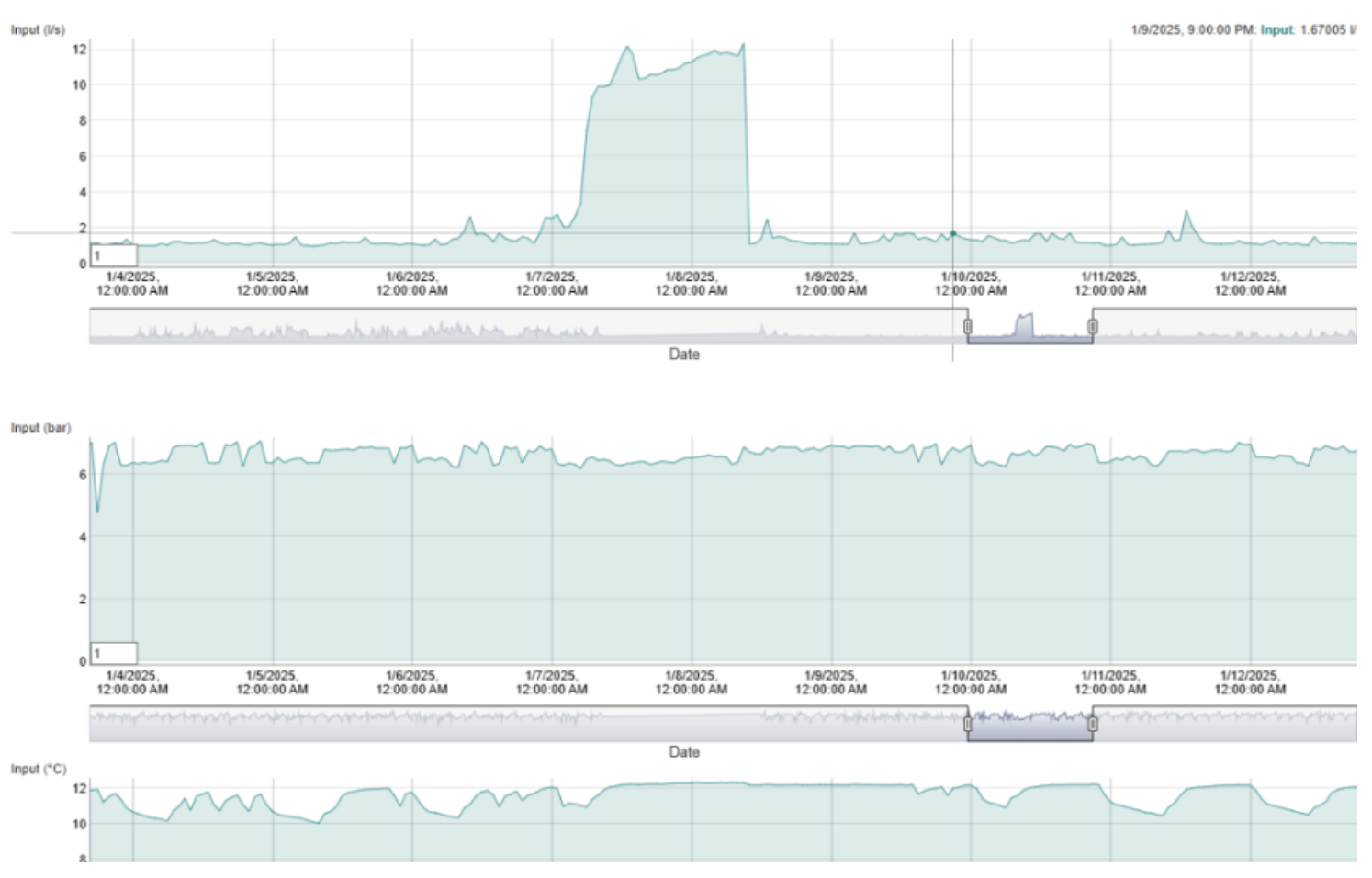

Zwischen dem 7. und 8. Januar 2025 stieg der Durchfluss vom Durchschnittswert von ca. 2 l/s auf über 10 l/s an und verblieb dort fast 24 Stunden lang.
| Parameter | Vor dem Ereignis | Während des Ereignisses | Erkennung? |
|---|---|---|---|
| Durchfluss | ~2 l/s | >10 l/s | ✅ Deutliche Spitze |
| Druck | Normal | Abfall um ~0.5 bar | ❌ Kein Alarm ausgelöst |
| Temperatur | Natürliche Schwankungen | Konstant — keine Abweichung | ✅ Thermische Signatur erkannt |
Warum? Weil eine Temperaturveränderung theoretisch einer der schnellsten Indikatoren für kontinuierlichen Durchfluss ist. Das Wasser erwärmte oder kühlte sich nicht ab, da es ständig erneuert wurde. Nach Ende des Ereignisses kehrte die Temperatur zu ihren natürlichen Schwankungen zurück.
Reicht der Druck wirklich aus?
Obwohl das Ereignis erheblich war, erholte sich der Druck in diesem Freispiegelsystem immer wieder schnell, was die Erkennung eines klassischen Druckabfalls unmöglich machte. Theoretisch hätten wir Mikroschwankungen erfasst, wenn wir jede Sekunde Daten aufgezeichnet hätten – aber:
- Dies würde die Batterielaufzeit drastisch verkürzen
- Es würde eine höhere Übertragungsfrequenz erfordern
- Es ist unter Bedingungen ohne Stromanschluss oder starke Netzabdeckung schlicht nicht durchführbar
❌ Nur Drucküberwachung
In Freispiegelsystemen erholt sich der Druck schnell. Ein Abfall von 0,5 bar löst möglicherweise keinen Alarm aus. Eine höhere Abtastrate belastet die Batterien stark. Ereignisse, die Stunden dauern, können übersehen werden.
✅ Temperatur als Leckageindikator
Wenn Wasser kontinuierlich fließt (Leck), bleibt die Temperatur konstant, anstatt die natürlichen nächtlichen Schwankungen zu zeigen. Diese „thermische Signatur“ ist in Freispiegelnetzen oft zuverlässiger als der Druck.
Die Wissenschaft: Thermische Signaturen bei der Leckageortung
Wie es funktioniert
In Systemen ohne Verbrauch stabilisiert sich die Wassertemperatur über Nacht basierend auf den Umgebungsbedingungen. Liegt ein Leck oder eine verdeckte Entnahme vor, erneuert sich das Wasser ständig – und die Temperatur bleibt unverändert. Diese „thermische Signatur“ ist oft zuverlässiger als der Druck, insbesondere in Freispiegelnetzen.
AQ Flow: Ein realistischer Kompromiss
Die präziseste Leckerkennung ist natürlich durch eine Kombination aus Zonenmessung, hochwertigen Schächten, Armaturen und geschlossenen Systemen möglich. Das ist jedoch kostspielig, aufwendig zu installieren und im Feld oft schwer umzusetzen.
AQ Flow bietet als Hybridsensor einen realistischen Kompromiss zwischen Langlebigkeit, Nutzbarkeit der Daten und Installationskosten – er misst Durchfluss, Druck und Temperatur an einem einzigen Punkt, ohne dass die Rohrleitung abgesperrt werden muss.
| Funktion | AQ Flow Hybridsensor |
|---|---|
| Gemessene Parameter | Durchfluss + Druck + Temperatur |
| Installation | <30 Min. unter Druck, ohne Unterbrechung |
| Vollständiges Schacht-Setup | 4 Stunden |
| Datenintervall | Alle 15 Minuten |
| Batterielaufzeit | 6+ Jahre |
| Konnektivität | NB-IoT / LTE / 4G |
