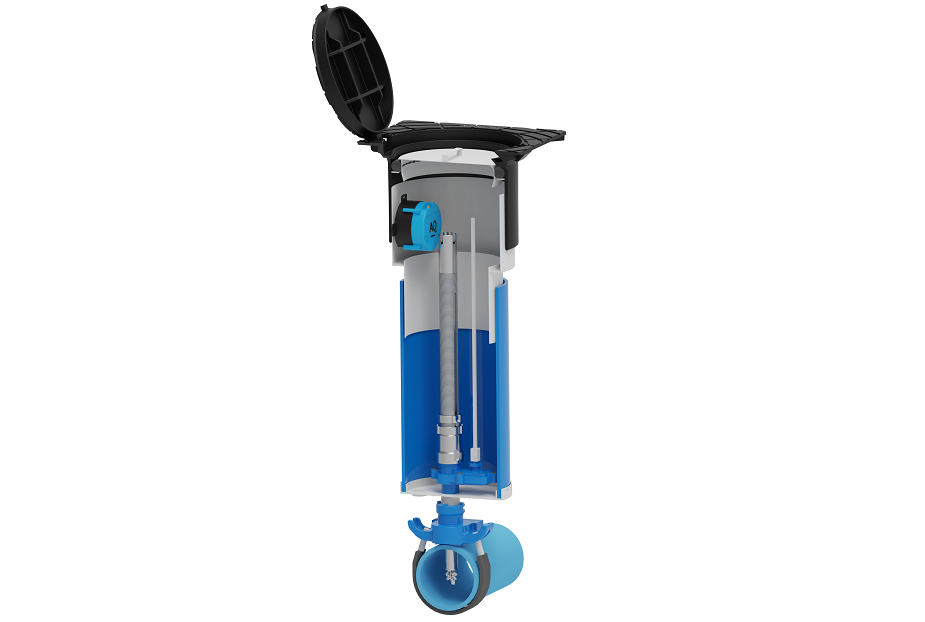

Armaretec Flex Compact Schacht mit AQ Messsensor, HybridtechnikAb DN 80/500Mindestdurchflussmenge 0,019 m/s Für Kunststoff-, Metall- und Betonrohre Einbauraum, Mindestlänge 160 mm Messungen in beide Richtungen Batteriebetrieben via AQ Logger (über 6 Jahre) Einsetzbar unter Druck Installation in weniger als 4 Stunden Option mit Druck- und Temperatursensor Stecker für einfachen Anschluss an das Gerät ARMARETEC FLEX COMPACT MIT AQ MEASURING SENSOR Er vereint zwei verschiedene Innovationen auf dem Markt. Den einsteckbaren Durchflussmesser AQ sowie eine Innovation der bayerischen Firma ARMARETEC, ein sauberes und wasserdichtes Mannloch. Der Vorteil des Komplettsets liegt in der einfachen Installation ohne Sperrung der Rohrleitung bei der Installation auf bestehender Infrastruktur. Der AQ IOT FLEX COMPACT SCHACHT kann in alle Arten von Rohrleitungen eingebaut werden. Die Installation selbst erfolgt durch das Ausheben eines Lochs bis zum Rohr und die Installation der Kupplung an der Rohrleitung. Der FLEX COMPACT SCHACHT wird dann mit einem gusseisernen Deckel, der bereits mit dem AQ-Sensor ausgestattet ist, an der Kupplung befestigt. Die FLEX COMPACT-Grube wird mit Erdreich verfüllt, kann auf der Straße aufgestellt werden und die Umgebung wird asphaltiert. Der Zugang zum Messteil ist mit Spezialwerkzeugen jederzeit möglich, auch wenn der FLEX COMPACT Sensor mehr als 2 Meter tief liegt. Auf diese Weise erhalten wir in weniger als 4 Stunden präzise Durchfluss-, Druck- und Temperaturdaten aus der Rohrleitung. Das Messgerät besteht aus einer elektronischen Schaltung, die die Drehrichtung und Geschwindigkeit des Propellers zählt. Mit einem Chip auf dem elektronischen Schaltkreis kann die Drehung des Propellers genau überwacht werden und wir wissen immer, in welcher Position sich der Propeller befindet. Dies ermöglicht uns, eine extreme Präzision bei geringen Mindestdurchflüssen zu erreichen. Jedes Gerät wird auf einer akkreditierten Messstrecke (SIST EN 17020) mit 7-Punkt-Kalibrierung getestet, wodurch wir extrem gute Messwerte und niedrige Mindestdurchflüsse erhalten. Bei korrektem Einbau (15 x DN an der Vorderseite und 5 x an der Rückseite) liegt die Genauigkeit unter 3 % bei einem Mindestdurchfluss von weniger als 0,019 m/s. Die Konstruktion des Propellers und die Höhe im Rohr selbst machen das Gerät auch für Rohrleitungen mit einem höheren Anteil an Feststoffpartikeln in der Rohrleitung nutzbar. Nachhaltigkeitswerte waren bei der Konstruktion entscheidend, da das Gerät jederzeit gewartet werden kann. Das Produkt hat eine erwartete Lebensdauer von 5 Jahren (je nach Wasserqualität) und kann bei Verschleiß oder Beschädigung gewartet und neu kalibriert werden. Die Hybridtechnik ermöglicht Echtzeitmessungen, was mit MID- oder Ultraschalltechnik nicht möglich ist. Das bedeutet, dass bei unserem Messsystem jede Umdrehung zählt, nicht nur Intervallmessungen alle 15 Minuten. Wenn wir nicht die Möglichkeit haben, direkt vor und hinter dem Gerät zu arbeiten, werden unsere Messungen nicht innerhalb der Toleranzen liegen, aber wir werden trotzdem über den Trend des Geschehens in der Rohrleitung sowie über geräuschlose Überläufe oder Rohrbrüche informiert sein. Der Zähler ist mit dem AQ IoT Meter Logger gebündelt, der den Zähler und das Kommunikationsgerät über Batterien mit Strom versorgt und bei korrekter Einstellung über 6 Jahre läuft. Kommunikation 2G/3G/4G (SMS) NB-IoT (SMS) LoRaWan WiFi Gerätedaten Eingang 1,2 vorwärts, rückwärts Eingang 3,4 Druck und Temperatur Status der Batterie Status des Kommunikationssignals Interne Leistungsaufnahme Temperatur und Feuchtigkeit im Inneren des Geräts Ventil offen oder geschlossen (ON/OFF-Schalter) Datum und Uhrzeit (bei jeder Übertragung synchronisiert) Kommunikationsprotokoll AQ Protocol MQTT |
