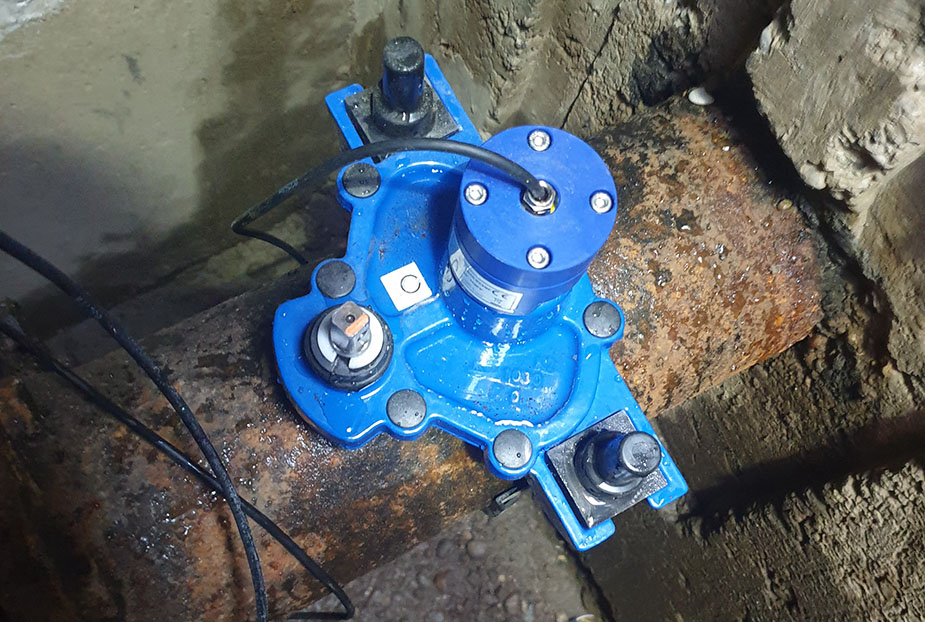

AQ IoT Einsteckbarer Durchflussmesser, HybridtechnologieAb DN 80/500Mindestdurchflussmenge 0,019 m/s Für Kunststoff-, Metall- und Betonrohre Einbauraum, Mindestlänge 160 mm Messungen in beide Richtungen Batteriebetrieben via AQ Logger (über 6 Jahre) Einsetzbar unter Druck Installation in weniger als 30 Minuten Option Druck- und Temperatursensor Stecker für einfachen Anschluss an das Gerät Der AQ DURCHFLUSS-SENSOR Einsteckzähler ist eine hauseigene Innovation und patentierte Technologie. Der Vorteil des Geräts liegt in der einfachen Installation, ohne die Rohrleitung zu schließen und in die bestehende Infrastruktur einzupassen (Hot Tapping). Der AQ IoT-Durchflusssensor kann an allen Arten von Rohren installiert werden und liefert in weniger als 30 Minuten genaue Durchfluss-, Druck- und Temperaturdaten aus der Rohrleitung. Das Gerät besteht aus einem elektronischen Schaltkreis, der die Rotation - Richtung und Geschwindigkeit - des Propellers zählt. Mit dem Chip auf dem elektronischen Schaltkreis kann die Drehung des Propellers genau überwacht werden und wir wissen immer, in welcher Position sich der Propeller befindet. Dies ermöglicht uns eine extreme Präzision und geringe Mindestdurchflüsse. Jedes Gerät wird auf einer akkreditierten Messstrecke (SIST EN 17020) mit 7-Punkt-Kalibrierung getestet, was uns extrem gute Messungen und niedrige Mindestdurchflüsse ermöglicht. Bei korrektem Einbau (15 x DN an der Vorderseite und 5 x an der Rückseite) liegt die Genauigkeit unter 3 % bei einem Mindestdurchfluss von weniger als 0,019 m/s. Die Konstruktion des Propellers und die Höhe im Rohr selbst machen das Gerät auch für Rohrleitungen mit einem höheren Anteil an Feststoffpartikeln in der Rohrleitung geeignet. Bei der Konstruktion wurde besonderer Wert auf Nachhaltigkeit gelegt, da das Gerät jederzeit gewartet werden kann. Das Produkt hat eine erwartete Lebensdauer von 5 Jahren (abhängig von der Wasserqualität) und kann im Falle von Verschleiß oder Beschädigung gewartet und neu kalibriert werden. Die Hybridtechnik ermöglicht eine Messung in Echtzeits, was mit MID- oder Ultraschalltechnik nicht möglich ist. Das bedeutet, dass bei unserem Messsystem jede Umdrehung zählt, nicht nur Intervallmessungen alle 15 Minuten. Wenn wir nicht die Möglichkeit haben, direkt vor und hinter dem Gerät zu arbeiten, werden unsere Messungen nicht innerhalb der Toleranzen liegen, aber wir werden trotzdem über den Trend dessen, was in der Rohrleitung passiert, sowie über stille Überläufe oder Rohrbrüche informiert. Der Zähler ist mit dem AQ IoT Meter Logger gebündelt, der den Zähler und das Kommunikationsgerät über Batterien mit Strom versorgt und bei korrekter Einrichtung über 6 Jahre läuft. Kommunikation 2G/3G/4G (SMS) NB-IoT (SMS) LoRaWan WiFi Gerätedaten Eingang 1,2 vorwärts, rückwärts Eingang 3,4 Druck und Temperatur Status der Batterie Status des Kommunikationssignals Interne Leistungsaufnahme Temperatur und Feuchtigkeit im Inneren des Geräts Ventil offen oder geschlossen (ON/OFF-Schalter) Datum und Uhrzeit (bei jeder Übertragung synchronisiert) Kommunikationsprotokoll AQ-Protokoll MQTT |
